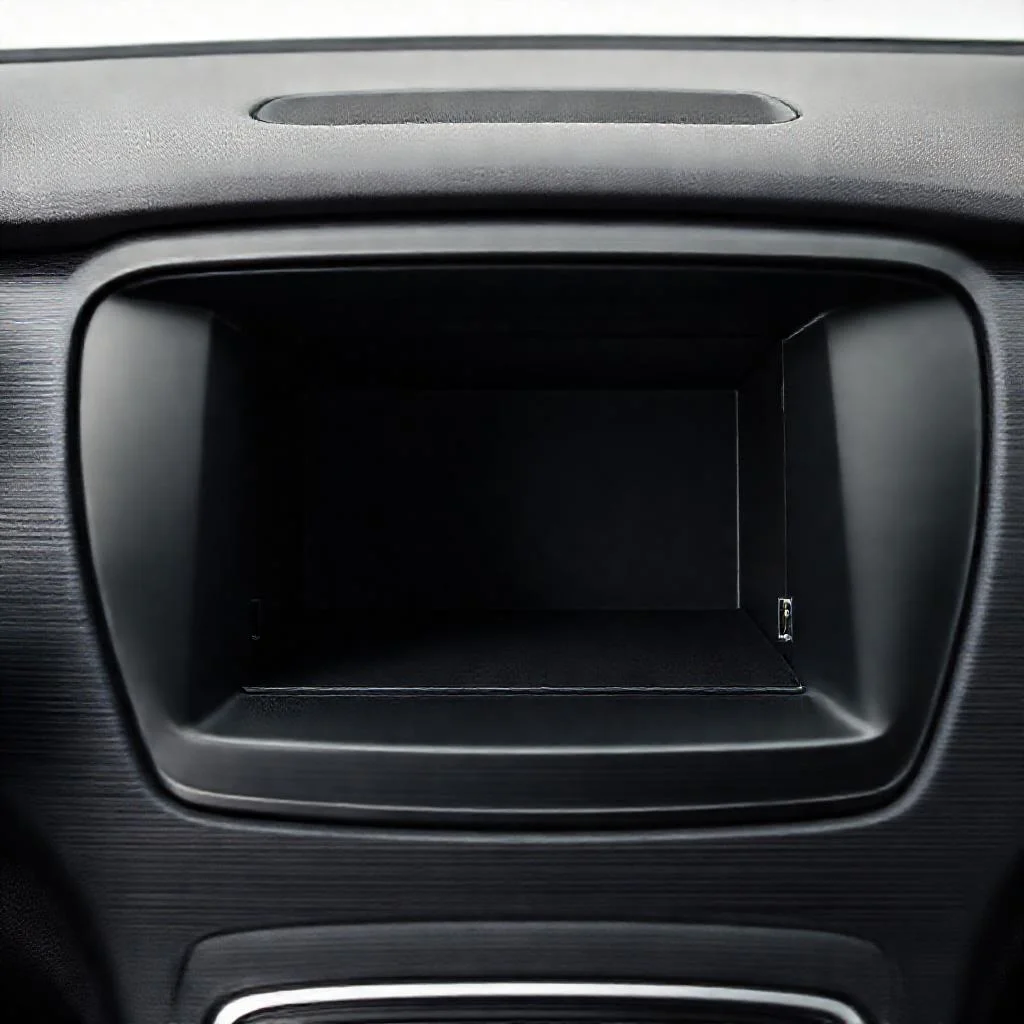

Геометрия посадочного места: что скрывается за аббревиатурой 2DIN
Когда вы держите в руках новенькую универсальную магнитолу, первое, что приходит на ум — встанет ли она в штатное гнездо. Стандарт 2DIN — это не просто маркетинговая уловка, а жесткий технический регламент, принятый ISO 7736. Согласно ему, лицевая панель устройства имеет высоту ровно 100 мм, а ширина варьируется в пределах 178–183 мм в зависимости от производителя и наличия декоративных рамок.
Однако настоящая магия начинается за лицевой панелью. Глубина установки универсальной магнитолы стандарта 2DIN составляет от 100 до 160 мм, и этот параметр критичен при замене штатных устройств в автомобилях с глубокими тоннелями. Многие водители недооценивают этот нюанс, а зря: именно глубина чаще всего становится камнем преткновения при попытке впихнуть новую голову в старый колодец.
Скрытые резервы: почему 100 мм — это не всегда ровно 100 мм
Казалось бы, стандарт един для всех, но реальные размеры посадочного места 2DIN могут иметь погрешность в ±2 мм. Автопроизводители устанавливают штатные устройства с учетом люфтов и термоусадок пластика. Если ваша машина — японец начала 2000-х, приготовьтесь к тому, что универсальная магнитола встанет с небольшим сопротивлением, а вот в современном европейском авто посадочное гнездо часто уже и глубже.
Для тех, кто планирует установку в автомобили с нестандартными рамками (например, Renault, Peugeot или старые Volvo), производители выпускают так называемые «переходные канты». Это не просто пластиковые ободки, а инженерные решения, которые компенсируют разницу в 3–5 мм.
Помните: стандарт создан для удобства, а не для того, чтобы превратить установку в лотерею. Замерьте штатное гнездо штангенциркулем до покупки, и вы сэкономите себе нервы и деньги.
Скрытые резервы: как правильно замерить посадочное место перед покупкой
Прежде чем заказывать универсальную магнитолу, вооружитесь линейкой и фонариком. Измерьте высоту проема (должна быть около 100 мм), ширину (не менее 180 мм в самой узкой части) и глубину — от края торпедо до задней стенки. Не забудьте про наличие выступающих жгутов проводов: они часто «съедают» до 20 мм глубины.
Вот чек-лист обязательных замеров для безаварийной установки:
- Высота: измеряйте в трех точках — по центру и по краям, так как пластик часто «гуляет» в пределах 1–2 мм.
- Ширина: учитывайте внутренние зацепы металлического каркаса — они могут уменьшать полезную ширину на 5 мм.
- Глубина: проверяйте не только до стенки, но и наличие проводов, патрубков отопителя и металлических усилителей кузова.
- Форма проема: углы могут быть скруглены, что потребует подгонки универсальной рамки.
- Наличие защелок: некоторые авто (Ford, Opel) имеют специфические фиксаторы, которые требуют специальных переходников.
Тонкости совместимости: адаптеры и переходные рамки
Даже имея точные размеры посадочного места 2DIN, вы можете столкнуться с ситуацией, когда универсальная магнитола «не смотрится» в штатном проеме. Это происходит из-за конуса расширения — декоративная рамка магнитолы может быть шире заводского подштамповки. В этом случае на помощь приходят переходные рамки с фальш-панелями, которые выравнивают геометрию и скрывают зазоры.
При выборе адаптера обращайте внимание на материал: дешевый пластик со временем начинает скрипеть на морозе, а некачественная геометрия приводит к перекосам. Профессиональный установщик всегда проверит, не упирается ли радиатор магнитолы в заднюю стенку, и при необходимости использует проставочные шпильки для изменения угла наклона устройства.
Реальные сценарии установки: от штатного места до нестандартных решений
Рассмотрим практический кейс: владелец Toyota Corolla 2008 года решает заменить штатную магнитолу на универсальную 2DIN с экраном. Замеры показывают, что стандартный проем подходит, но глубина составляет всего 120 мм, а у выбранной модели — 145 мм. Решение — покупка специального «кармана» для задней части устройства, который выдвигается в пространство за торпедо, если там пусто.
Если же вы устанавливаете универсальную магнитолу в грузовик или микроавтобус, помните: стандарт 2DIN там часто нарушен в пользу высоты до 110 мм. В таких случаях лучше обратиться к консультанту, который предложит модель с более тонким корпусом. Не пытайтесь вставить устройство «на соплях» — это приводит к перегреву и механическим повреждениям аппарата.
Идеальная установка — та, о которой забываешь на следующий день. Если для интеграции универсальной магнитолы вам пришлось подпиливать рамку или сгибать кузов, — вы нарушили стандарт, а не адаптировали его.
Практические рекомендации: как избежать типичных ошибок при монтаже
Существует три типичные ошибки, которые совершают даже опытные инсталляторы. Первая — игнорирование полного набора проводов за аппаратом: перегибы и скрутки увеличивают занимаемый объем до 30 мм дополнительной глубины. Вторая — установка без металлического каркаса, который идет в комплекте; это лишает устройство жесткой фиксации и ведет к вибрациям. Третья — неправильная ориентация платы охлаждения: радиатор должен быть направлен в сторону свободного пространства, а не к стенке.
Итоговый совет от практика: всегда покупайте универсальную магнитолу с запасом по глубине не менее 15 мм. Даже если в спецификации указано, что она помещается в штатное место 2DIN, учтите, что толщина жгутов и качество заводской изоляции могут отличаться от идеальных. Внимательно читайте отзывы владельцев той же модели авто и не стесняйтесь задавать вопросы продавцу о реальных габаритах устройства без декоративной рамки.
Ключевые параметры посадочного места 2DIN: сводная таблица размеров и допусков
| Параметр | Номинальное значение (стандарт ISO 7736) | Допустимый диапазон / Примечания |
|---|---|---|
| Высота лицевой панели | 100 мм | Строго 100 мм по стандарту; реальные проемы могут «гулять» на ±1–2 мм (измерять в трех точках: по центру и краям) |
| Ширина лицевой панели | 178–183 мм | Зависит от производителя и наличия декоративных рамок. Внутренние зацепы металлокаркаса могут уменьшать полезную ширину до 5 мм |
| Глубина установки (корпус) | 100–160 мм | Критичный параметр. При монтаже учитывать: жгуты проводов «съедают» до 20 мм, перегибы и скрутки — до 30 мм. Рекомендуемый запас — 15 мм |
| Допуски посадочного гнезда | ±2 мм | Реальные размеры гнезда могут отличаться из-за усадки пластика и люфтов (особенно у азиатских авто 2000-х) |
| Компенсация нестандартных рамок | 3–5 мм | Переходные канты для Renault, Peugeot, старых Volvo и других авто с нестандартной геометрией проема |
| Особые случаи (грузовики, микроавтобусы) | до 110 мм | Стандарт 2DIN часто нарушен в пользу высоты; требуется подбор модели с более тонким корпусом |
| Форма проема и фиксаторы | — | Скругленные углы требуют подгонки; Ford, Opel — специфические защелки, нужны спецпереходники |
| Толщина жгутов и изоляции | — | Может добавить до 20–30 мм к фактической глубине установки |
Частые вопросы о размерах стандартного посадочного места 2DIN
Каковы точные размеры посадочного места 2DIN по стандарту ISO 7736?
Высота лицевой панели — ровно 100 мм, ширина варьируется от 178 до 183 мм (в зависимости от производителя и наличия декоративных рамок). Глубина установки универсальной магнитолы составляет от 100 до 160 мм — это критично при замене в автомобилях с глубокими тоннелями.
Почему реальные размеры 2DIN могут отличаться от заявленных в стандарте?
Допускается погрешность ±2 мм из-за люфтов, термоусадки пластика и особенностей автопроизводителя. Например, в японских авто начала 2000-х устройство ставится с сопротивлением, а в современных европейских — проем часто уже и глубже. Для нестандартных рамок (Renault, Peugeot, старые Volvo) нужны переходные канты, компенсирующие разницу в 3–5 мм.
Как правильно замерить штатное гнездо перед покупкой универсальной магнитолы?
Измерьте высоту проема в трех точках (около 100 мм), ширину в самой узкой части (не менее 180 мм) и глубину от края торпедо до задней стенки. Учитывайте выступающие жгуты проводов (съедают до 20 мм), внутренние зацепы металлического каркаса (минус 5 мм) и скругленные углы. В идеале используйте штангенциркуль — это сэкономит нервы и деньги.
Поместится ли магнитола 2DIN с глубиной 145 мм в стандартный проем глубиной 120 мм?
Нет, без дополнительных решений не поместится. Для таких случаев используется специальный «карман», который выдвигается в пространство за торпедо (если там пусто), или проставочные шпильки для изменения угла наклона. Никогда не пытайтесь вставить устройство принудительно — это приводит к перегреву и механическим повреждениям.
Какие типичные ошибки при монтаже увеличивают фактический занимаемый объем?
Три главные ошибки: 1) игнорирование скруток проводов — они добавляют до 30 мм глубины; 2) установка без металлического каркаса из комплекта — теряется жесткая фиксация и появляются вибрации; 3) неправильная ориентация радиатора — он должен быть направлен в свободное пространство, а не к стенке. Всегда оставляйте запас по глубине минимум 15 мм.
