Снимаем показания без штатного датчика: вводная по давлению в рампе
Диагностика топливной системы часто начинается с банальной проверки давления. Когда под рукой нет профессионального манометра с переходниками, а ошибка двигателя или провалы при разгоне указывают на голодание мотора, на помощь приходит обычный шинный манометр. Это не панацея, но способ получить первичные данные, чтобы отсечь серьезные неисправности бензонасоса или регулятора давления.
Важно понимать разницу: шинный манометр рассчитан на высокое давление (до 7-10 атмосфер), поэтому он идеально подходит для измерения в рампе инжекторного двигателя. Однако точность таких устройств на нижнем пределе шкалы иногда хромает. Мы будем использовать его как индикатор, фиксируя наличие давления и его примерную динамику, а не ювелирную точность до сотых долей бара.
Подготовка к процедуре: безопасность и поиск точки подключения
Перед началом работ обесточьте бензонасос, чтобы сбросить остаточное давление в магистрали. Найдите тестовый штуцер на топливной рампе — обычно он закрыт пластиковым колпачком и напоминает ниппель на колесе. Рядом с ним обязательно должна быть ветошь: бензин под давлением распыляется очень агрессивно.

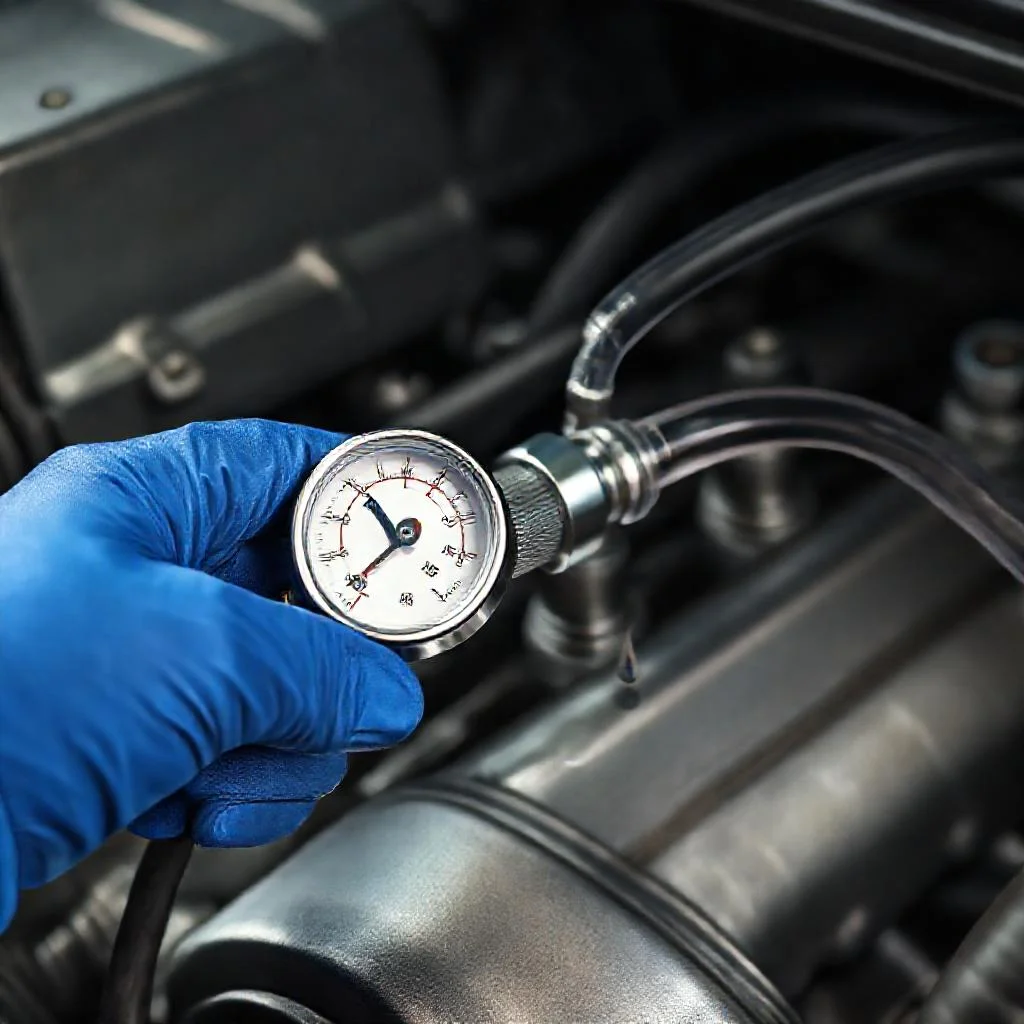

Откручиваем колпачок и продуваем штуцер от грязи. Подключаем шинный манометр так, чтобы его наконечник плотно сел на золотник. Если конструкция манометра позволяет использовать быстросъемный фитинг или стяжной хомут, используйте его — это исключит срыв шланга при включении зажигания.
Процесс замера: фиксируем значения и слушаем насос
Включите зажигание, но не запускайте стартер. Бензонасос должен создать рабочее давление в течение 2-3 секунд. Следите за стрелкой манометра: правильный показатель для большинства атмосферных моторов — 2,5-3,0 атмосферы. Для турбированных агрегатов нормой считается 3,5-4,0 атмосферы, но точные цифры лучше сверить с мануалом по конкретной модели.
После того как давление набралось и насос отключился, наблюдайте за падением стрелки. Быстрый сброс указывает на негерметичность форсунок или обратного клапана насоса. Если стрелка продолжает расти после остановки насоса, это сигнал о забитом обратном топливопроводе или неисправном регуляторе давления.
Анализ показаний: что скрывается за цифрами
Сравните полученные данные с бортовым диагностическим сканером. Если давление в рампе ниже нормы, проверьте топливный фильтр — забитый элемент создает сопротивление потоку. Частая ошибка — измерение на горячем двигателе, когда давление немного падает из-за испарения топлива в магистрали, и это не является признаком поломки.
Обратите внимание на поведение стрелки при нажатии на педаль газа (если есть помощник). В момент открытия дроссельной заслонки давление должно кратковременно подняться на 0,2-0,3 атмосферы. Если этого не происходит, вакуумная трубка регулятора давления забита или порвана.
Шинный манометр — это грубый, но честный инструмент. Он не скажет вам точную цифру до десятой доли, но зато безошибочно укажет на катастрофический провал давления, который делает двигатель неспособным развивать обороты.
Типичные ошибки и как их избежать
Главная ошибка новичков — использование манометра без обратного клапана на наконечнике. В этом случае при отключении устройства вы рискуете получить струю бензина в лицо или на горячий коллектор. Всегда держите под рукой чистую емкость и сбрасывайте остатки давления через обратку, а не через место подключения.
Также не стоит затягивать резьбу штуцера манометра с усилием, рассчитанным на колесные ниппели. Латунный золотник на рампе хрупкий, и перетяжка приведет к повреждению посадочного места. Достаточно легкого касания, чтобы удержать контакт, а лучше придерживать манометр рукой во время всего замера.
Когда шинный манометр не подходит
Методика неприменима для дизельных двигателей с системой Common Rail, где давление достигает 2000 атмосфер — здесь нужен специализированный стенд. Также не стоит использовать механический манометр на автомобилях с системой прямого впрыска (FSI), где давление в рампе может превышать 100 бар и разорвет корпус прибора.
Для плановой диагностики и выявления «плавающих» проблем с питанием такой метод — отличный экспресс-инструмент. Он помогает быстро локализовать проблему до того, как вы поедете на сервис, и не требует специфического инструмента.
- Проверьте целостность прокладки манометра — поврежденный уплотнитель даст ложные показания.
- Сравнивайте давление на холодную и горячую после 5 минут простоя для выявления теплового разбухания диафрагмы регулятора.
- Если стрелка колеблется в такт работе двигателя, форсунки работают плохо — это видно и на шинном манометре.
- После замера обязательно обезжирьте штуцер рампы и установите колпачок на место.
- Не используйте китайские манометры с пластмассовым корпусом — при попадании бензина они разрушаются мгновенно.
Сводная таблица параметров замера давления топлива шинным манометром
| Параметр замера | Норма / Ориентир | Что означает отклонение | Типичная ошибка / Примечание |
|---|---|---|---|
| Давление на атмосферном двигателе (при включении зажигания, без запуска) | 2,5–3,0 атмосферы | Ниже нормы — забит топливный фильтр или слабый бензонасос | Не измерять на горячем двигателе — показания занижены из-за испарений |
| Давление на турбированном двигателе | 3,5–4,0 атмосферы | Значительное падение указывает на неисправность регулятора давления | Точные цифры сверять с мануалом по конкретной модели авто |
| Скорость набора давления после включения зажигания | 2–3 секунды | Медленный набор — износ насоса, засорение магистрали | Слушать жужжание насоса в момент включения |
| Поведение стрелки после остановки насоса | Давление держится стабильно, без резкого сброса | Быстрое падение — негерметичность форсунок или обратного клапана насоса | Рост стрелки после остановки — забит обратный топливопровод или неисправен регулятор |
| Изменение давления при нажатии на педаль газа (с помощником) | Кратковременный подъем на 0,2–0,3 атмосферы | Нет подъема — забита или порвана вакуумная трубка регулятора давления | Проверять только при открытии дроссельной заслонки |
| Поведение стрелки на работающем двигателе (холостой ход) | Показания стабильны, без колебаний | Стрелка колеблется в такт работы — неисправны форсунки | Колебания видны даже на грубом шинном манометре |
| Тип манометра для работы | Манометр с обратным клапаном на наконечнике, металлический корпус | Пластмассовый корпус разрушается при контакте с бензином | Не использовать китайские манометры с пластиком в конструкции |
| Усилие затяжки наконечника на золотник рампы | Легкое касание, придерживать манометр рукой | Перетяжка ломает латунный золотник рампы | Не применять усилие, рассчитанное на колесные ниппели |
| Сравнение с данными бортового сканера | Показания манометра должны коррелировать с диагностикой | Расхождение при нормальном давлении — ошибка датчика рампы | Метод не дает точности до сотых долей бара — только динамика |
| Проверка после простоя 5 минут (холодная/горячая) | Сравнить показания на холодную и горячую | Разница указывает на тепловое разбухание диафрагмы регулятора | Обязательно обезжирить штуцер после замера и поставить колпачок |
| Применимость метода для дизельных двигателей | Не применяется | Common Rail создает давление до 2000 атмосфер — манометр разрушит | Использовать специализированный стенд |
| Применимость для систем прямого впрыска (FSI) | Не применяется | Давление свыше 100 бар — разрыв корпуса прибора при замере | Только стационарное оборудование на СТО |
Частые вопросы о замере давления в рампе шинным манометром
Как правильно подключить шинный манометр к топливной рампе?
Найдите тестовый штуцер на рампе (похож на ниппель), открутите пластиковый колпачок и продуйте его от грязи. Плотно наденьте наконечник манометра на золотник. Если есть быстросъемный фитинг или стяжной хомут — используйте их, чтобы шланг не сорвало при включении зажигания. Не затягивайте резьбу с усилием для колесных ниппелей — латунный золотник хрупкий.
Какое давление должно быть на шинном манометре при включении зажигания?
Для большинства атмосферных моторов норма — 2,5–3,0 атмосферы. Для турбированных — 3,5–4,0 атмосферы. Включите зажигание без запуска стартера: насос должен набрать давление за 2–3 секунды. Стрелка должна быстро подняться до рабочего значения и стабилизироваться. Точные цифры лучше сверить с мануалом по конкретной модели авто.
О чем говорит быстрое падение стрелки после отключения насоса?
Быстрый сброс давления указывает на негерметичность форсунок или обратного клапана бензонасоса. Если стрелка продолжает расти после остановки насоса — это признак забитого обратного топливопровода или неисправного регулятора давления. Нормальное поведение — плавное удержание давления в течение нескольких минут.
Можно ли проверить регулятор давления с помощью шинного манометра?
Да, если есть помощник. Нажмите на педаль газа при работающем двигателе: в момент открытия дроссельной заслонки давление должно кратковременно подняться на 0,2–0,3 атмосферы. Если этого не происходит — вакуумная трубка регулятора забита или порвана, либо сам регулятор неисправен.
Когда нельзя использовать шинный манометр для замера давления топлива?
Метод не подходит для дизельных двигателей Common Rail (давление до 2000 атмосфер) и систем прямого впрыска FSI (более 100 бар) — прибор разорвет. Также избегайте дешевых манометров с пластиковым корпусом: они разрушаются при контакте с бензином. Используйте только механические модели с металлическим корпусом и обратным клапаном на наконечнике.
