Что скрывает идеальная синусоида: анатомия сигнала исправного зонда

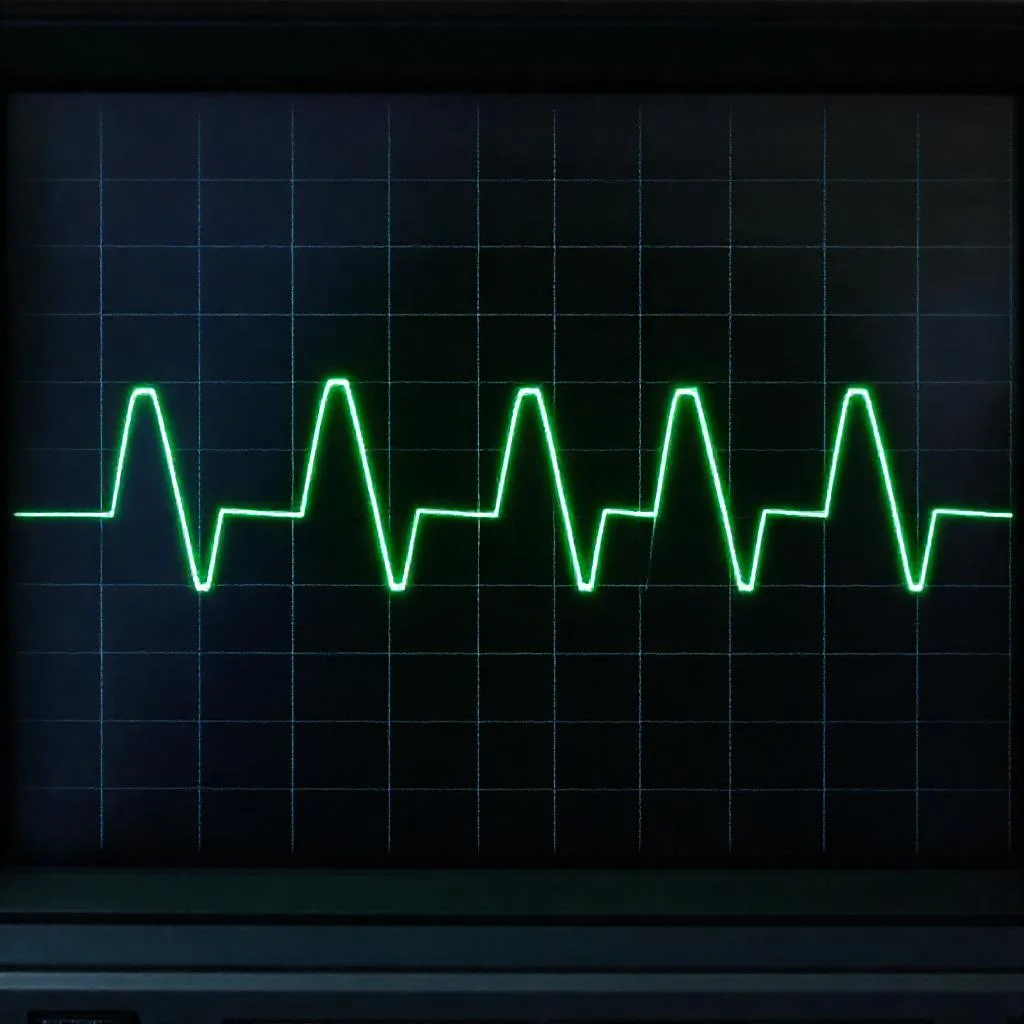

Забудьте о мифе, что лямбда-зонд выдает ровную линию. Живой кислородный датчик — это генератор непрерывных колебаний, который «дышит» в такт выхлопу. На экране осциллографа исправный циркониевый элемент рисует не хаос, а строгую синусоиду, которая колеблется между «богатой» и «бедной» смесью. Именно эту кривую вы должны увидеть, прежде чем менять дорогостоящие компоненты топливной системы.
Ключевой параметр здесь — напряжение в точке перегиба. У рабочего датчика оно всегда стремится к опорному значению 450 милливольт (0,45 В). Это физиологический «ноль» для ЭБУ: точка, где смесь считается стехиометрической (14,7:1). Любое смещение этого порога — сигнал к диагностике, даже если амплитуда кажется нормальной. Обратите внимание: форма сигнала должна быть максимально приближена к плавной волне, без острых пиков и «ступенек» на фронтах.
Амплитуда — зеркало здоровья катализатора и форсунок
Размах колебаний исправного циркониевого датчика в прогретом состоянии — от 0,1 В (бедная смесь) до 0,9 В (богатая). Это эталонный коридор. Если верхняя граница не дотягивает до 0,8 В, а нижняя не опускается ниже 0,2 В, стоит задуматься о подсосе воздуха или умирающей форсунке. Помните: амплитуда свыше 1,2 В — признак неисправности опорного напряжения или короткого замыкания в цепи.
Особое коварство таят «провалы» на вершинах синусоиды. Когда сигнал замирает на отметке 0,45 В на 2-3 секунды, это указывает на деградацию нагревательного элемента датчика. В этом случае осциллограмма выглядит красиво на холостом ходу, но при резком нажатии на газ кривая «сплющивается» и теряет амплитуду до 0,3 В. Всегда снимайте график в динамике: прогретый мотор, 2500 об/мин, сброс газа.
- Проверяйте амплитуду на прогретом двигателе (t > 60°C) — холодный зонд дает заниженные значения.
- Сравнивайте форму сигнала до и после катализатора: разница обязана быть значительной.
- Обращайте внимание на «дребезг» фронтов — он говорит о вибрационной деградации керамического элемента.
Частота переключений: с какой скоростью мозг управляет смесью
Второй столп диагностики — герцовка (частота). Исправный лямбда-зонд на осциллограмме выдает стабильные 1-2 Гц на холостом ходу. Это означает, что за одну секунду ЭБУ успевает 2-4 раза скорректировать смесь. Если частота падает ниже 0,5 Гц — датчик «залипает» или кислородный насос внутри элемента потерял эффективность. Обратная ситуация (свыше 3 Гц) — признак подсоса воздуха во впуске или нестабильного давления топлива.
Важно понимать, что частота напрямую коррелирует с протоколом ОBD-II. Если в данных монитора есть стоп-кадр, где частота переключений застыла на нуле, а осциллограмма рисует прямую линию — это достоверный признак обрыва сигнального провода. Однако живой график с частыми пиками, но низкой амплитудой (0,3-0,5 В) укажет на отравление датчика этиленгликолем или силиконом из топлива.
Фазовый сдвиг и форма фронтов: тонкая настройка диагноста
Профессионалы редко смотрят на абсолютные значения. Гораздо информативнее то, как сигнал переходит из «богато» в «бедно». У здорового зонда фронт переключения занимает не более 100-150 миллисекунд. Если переход затягивается до 300 мс, а кривая становится пологой, словно сглаженной RC-цепочкой, — это физическое «отравление» активного слоя. Такой датчик уже не способен адекватно управлять катализатором.
Не забывайте про инерционность. Между моментом впрыска и откликом датчика всегда есть задержка около 50-100 мс. Но на осциллограмме эта задержка не должна выглядеть как постоянный «хвост» — гистерезис, превышающий 1,5 В между прямым и обратным ходом, сигнализирует о проблемах с опорным напряжением. В идеале вы видите симметричную волну: время нарастания примерно равно времени спада.
Осциллограф — это не просто прибор, это стетоскоп для электронного мозга автомобиля. Он показывает не то, что датчик хочет сказать, а то, что он реально делает. И если кривая «нервничает» хаотичными скачками — не вините зонд, ищите проблему глубже, в смесеобразовании или газораспределении.
Сравнение с эталоном: как отличить норму от патологии
Ради чистоты эксперимента используйте эталонный график для конкретной модели мотора. Универсальная осциллограмма исправного лямбда-зонда — это устойчивый «прямоугольник с закругленными углами» при температуре 400°C. В реальных условиях на прогретом ВАЗ-2114 кривая будет чуть «грязнее», чем на BMW N52, но фундаментальные законы физики для циркония одинаковы: низкий уровень 0,1-0,2 В, высокий 0,7-0,9 В, частота 1,8 Гц.
И главный критерий — стабильность. Запишите осциллограмму на 2-3 минуты работы двигателя без нагрузки. Сигнал не должен «плыть» по амплитуде более чем на 10% и менять частоту более чем на 20%. Если вы видите, как период колебаний то удлиняется, то сокращается — перед вами умирающий датчик, который уже не способен обеспечить точную коррекцию топливоподачи, сколько бы раз вы не меняли форсунки или катушки зажигания.
Эталонные параметры осциллограммы исправного лямбда-зонда
| Параметр | Норма (исправный датчик) | Отклонение / Патология | Диагностический вывод |
|---|---|---|---|
| Напряжение в точке перегиба | 0,45 В (450 мВ) — опорный «ноль» для ЭБУ (стехиометрия 14,7:1) | Смещение порога в любую сторону | Требуется диагностика топливной системы, даже при нормальной амплитуде |
| Форма сигнала | Плавная синусоида / «прямоугольник с закругленными углами» | Острые пики, «ступеньки» на фронтах, «дребезг» фронтов | Вибрационная деградация керамического элемента или подсос воздуха |
| Амплитуда (размах колебаний) | 0,1 В (бедная смесь) — 0,9 В (богатая смесь); верхняя граница ≥0,8 В, нижняя ≤0,2 В | Верхняя граница <0,8 В или нижняя >0,2 В; амплитуда >1,2 В (КЗ или опорное напряжение) | Подсос воздуха, умирающая форсунка, неисправность цепи |
| «Провалы» на вершинах | Отсутствуют; сигнал стабильно переходит от богатой к бедной смеси | Сигнал замирает на 0,45 В в течение 2–3 секунд | Деградация нагревательного элемента датчика |
| Поведение при динамике (2500 об/мин, сброс газа) | Кривая сохраняет форму и амплитуду | Кривая «сплющивается», амплитуда падает до 0,3 В | Умирающий нагревательный элемент; проверка только в динамике |
| Частота переключений (герцовка) на холостом ходу | 1–2 Гц (2–4 коррекции смеси в секунду) | Ниже 0,5 Гц (залипание) или выше 3 Гц (подсос воздуха, нестабильное давление топлива) | Датчик «залипает» или кислородный насос потерял эффективность |
| Время фронта переключения (богато→бедно) | Не более 100–150 мс | Затягивание до 300 мс, пологая кривая, сглаженная RC-цепочкой | Физическое «отравление» активного слоя датчика |
| Гистерезис (разница между прямым и обратным ходом) | Симметричная волна; время нарастания ≈ времени спада; задержка 50–100 мс | Постоянный «хвост»; гистерезис >1,5 В | Проблемы с опорным напряжением |
| Стабильность сигнала (2–3 мин без нагрузки) | Дрейф амплитуды не более 10%, изменение частоты не более 20% | Период колебаний то удлиняется, то сокращается; «плавание» параметров | Датчик не способен обеспечить точную коррекцию топливоподачи |
| Условия проверки | Прогретый двигатель (>60°C), температура датчика ~400°C | Проверка на холодном двигателе, <60°C | Холодный зонд дает заниженные значения — недопустимо для диагностики |
Частые вопросы по графику исправного лямбда-зонда
Какой должна быть амплитуда сигнала на осциллограмме исправного лямбда-зонда?
У прогретого циркониевого датчика амплитуда колебаний должна находиться в диапазоне от 0,1 В (бедная смесь) до 0,9 В (богатая). Верхняя граница не должна опускаться ниже 0,8 В, а нижняя — подниматься выше 0,2 В. Если амплитуда превышает 1,2 В, это указывает на неисправность опорного напряжения или короткое замыкание в цепи сигнала.
Какая частота переключений считается нормальной для исправного лямбда-зонда?
На холостом ходу исправный датчик выдает стабильные 1-2 Гц, то есть ЭБУ успевает от 2 до 4 раз скорректировать смесь за секунду. Падение частоты ниже 0,5 Гц говорит о «залипании» зонда или потере эффективности кислородного насоса, а превышение 3 Гц указывает на подсос воздуха во впуске или нестабильное давление топлива.
Как быстро должен происходить фронт переключения сигнала на осциллограмме?
У здорового лямбда-зонда переход из «богатой» смеси в «бедную» занимает не более 100-150 миллисекунд. Если фронт затягивается до 300 мс и кривая становится пологой и сглаженной, это свидетельствует о «отравлении» активного слоя датчика. Дополнительно обращайте внимание на симметричность волны: время нарастания должно примерно равняться времени спада.
Что делать, если на осциллограмме появляются «провалы» на вершинах синусоиды?
Когда сигнал замирает на отметке 0,45 В на 2-3 секунды, это указывает на деградацию нагревательного элемента датчика. Осциллограмма может выглядеть нормально на холостом ходу, но при резком нажатии на газ кривая «сплющивается» и теряет амплитуду до 0,3 В. В таких случаях снимайте график в динамике: прогретый мотор, 2500 об/мин, сброс газа.
Насколько стабильным должен быть сигнал лямбда-зонда за несколько минут работы?
Запишите осциллограмму на 2-3 минуты работы двигателя без нагрузки. Сигнал не должен «плыть» по амплитуде более чем на 10% и менять частоту более чем на 20%. Если период колебаний то удлиняется, то сокращается — это признак умирающего датчика, который уже не способен обеспечить точную коррекцию топливоподачи.
